1. введение

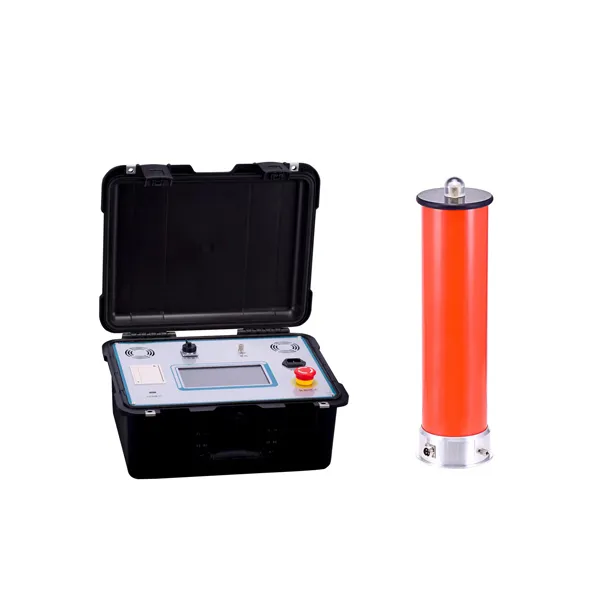

Высоковольтный генератор постоянного тока серии ZGF - это портативный высоковольтный генератор постоянного тока, разработанный и изготовленный в соответствии с требованиями китайского промышленного стандарта ZBF 24003-90 "Общие технические условия для портативных высоковольтных генераторов постоянного тока". Он подходит для высоковольтных испытаний на постоянном токе молниеотводов из оксида цинка, молниеотводов с магнитным взрывом, силовых устройств. кабельное, генераторное, трансформаторное, распределительное и другое оборудование в энергетическом секторе, энергетическом секторе фабрик и горнодобывающих предприятий, научно-исследовательских подразделений, железных дорог, химической промышленности, электростанций и т.д.

Высоковольтный генератор постоянного тока серии ZGF оснащен схемой удвоения напряжения промежуточной частоты, лидирует в применении новейшей технологии широтно-импульсной модуляции промежуточной частоты PWM, регулировке по замкнутому контуру и использует большую обратную связь по напряжению, что значительно повышает стабильность напряжения.Используются мощные IGBT-устройства с отличной производительностью и технологией их привода, а также специальные меры по экранированию, изоляции и заземлению в соответствии с теорией электромагнитной совместимости.Высоковольтный генератор постоянного тока оснащен высококачественным, портативным оборудованием и может выдерживать разряд номинального напряжения без повреждений.

Основные компоненты высоковольтного генератора постоянного тока серии ZGF подобраны из передовых технологических компонентов из США, Германии, Японии и других стран, чтобы сделать прибор более надежным и стабильным. Цилиндр удвоителя давления имеет небольшие размеры, большую емкость и обладает высокой перегрузочной способностью, что удобно для эксплуатации и тестирования на месте.Наша компания дорожит качеством и репутацией как своей жизнью, постоянно повышает уровень науки и техники и разрабатывает высококачественную продукцию для удовлетворения потребностей пользователей.

2. Характеристики продукта

1. Подобные изделия меньше по размеру, легче по весу, красивее, надежнее, просты в эксплуатации, полностью функциональны и просты в использовании в полевых условиях.

2. Он использует передовые технологии и технологический процесс производства, лидирует в применении новейшей технологии широтно-импульсной модуляции промежуточной частоты PWM и пакетной логической матричной модуляции, использует мощные IGBT-устройства и большую обратную связь по напряжению, что обеспечивает более высокую стабильность выходного высокого напряжения и меньший коэффициент пульсаций.

3. Все основные компоненты прибора изготовлены из передовых технологических компонентов, импортируемых из США, Германии, Японии и других стран, которые отличаются долговечностью и не боятся постоянного разряда короткого замыкания на землю.

4. Высокая точность и безошибочность измерений.Все индикаторы напряжения и амперметра представляют собой цифровые устройства с разрешением по напряжению 0,1 кВ и току 1 мкА. Вольтметр на блоке управления непосредственно отображает значение напряжения, подаваемого на устройство для нагрузочного тестирования. При его использовании нет необходимости в делителе напряжения, а подключение простое.Прибор оснащен высоковольтными и низковольтными клеммами для измерения тока утечки, а высоковольтная клемма отображается с помощью цифрового измерителя с круглым экранированием, который не боится ударного разряда, обладает хорошей защитой от помех и подходит для использования на месте.

5. Стабильность регулирования высокого напряжения, плавное регулирование напряжения в полном диапазоне и импортный однооборотный потенциометр для регулирования выходного напряжения обеспечивают стабильность процесса наддува и высокую точность регулировки.

6. Выход с отрицательной полярностью, нулевой пуск, плавная регулировка, перенапряжение, перегрузка по току, нулевой возврат, защита от замыкания на землю, уникальная защита от отключения и другие функции защиты.Схема автоматической защиты обладает мощными функциями, идеальной и надежной защитой, безопасной эксплуатацией, а различные технические показатели превосходят отраслевые стандарты.

7. Добавлена высокоточная функция 75% В постоянного тока-1 мА, которая обеспечивает большое удобство при измерении напряжения разрядника из оксида цинка.Нет необходимости производить расчеты одним щелчком мыши.На блоке управления этого прибора имеется функциональная клавиша с напряжением 75%. Во время проверки молниеотвода, когда ток достигнет 1000 мкА, нажмите кнопку 0,75МКА-1 мА. В это время значение, отображаемое вольтметром и амперметром, составляет 75% от данных. После завершения проверки регулятор напряжения следует немедленно вернуть в нулевое положение и немедленно нажать зеленую кнопку, чтобы отключить высокое напряжение и выключить выключатель питания.Проведите другие эксперименты.

8. Удобная функция настройки перенапряжения с помощью цифрового переключателя на циферблате можно визуально отобразить установленное значение напряжения, что делает вашу работу более удобной, а отображаемое значение отображается в кВ.

9. Цилиндр удвоителя давления разработан и изготовлен по американской технологии. Трансформатор промежуточной частоты был специально разработан соответствующими специалистами. Он имеет небольшие размеры, большую мощность и высокую перегрузочную способность, что удобно для эксплуатации и тестирования на месте.

10-1. В нижней части имеются три встроенные опорные ножки, которые повышают стабильность работы устройства удвоения давления (подходит для 200 кВ).

10-2. Верхнюю крышку блока управления можно использовать в качестве ветрозащитного основания, которое можно подключить к устройству для удвоения давления, чтобы повысить стабильность работы устройства для удвоения давления.
