1. Функциональные характеристики

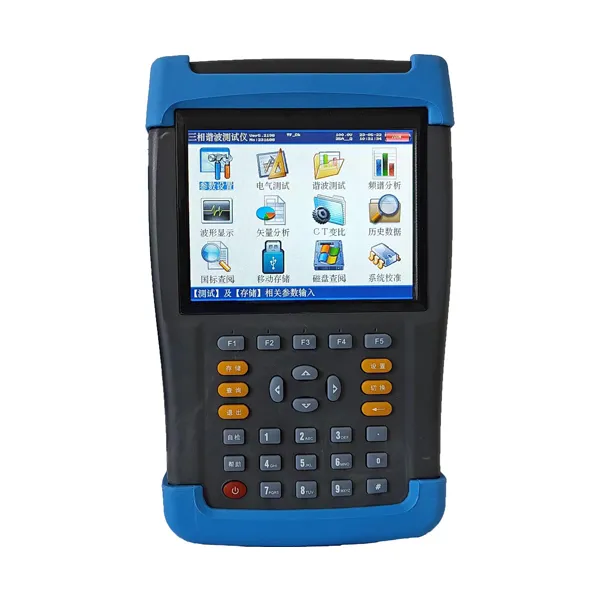

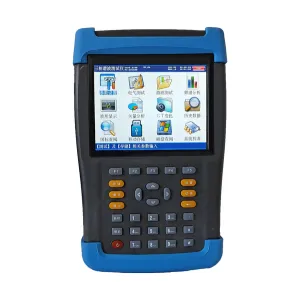

1.Этот прибор является тестовым прибором, используемым для выявления проблем с качеством электроэнергии, таких как искажение формы сигнала, содержание гармоник и трехфазный дисбаланс в электросети; он также обладает функциями проверки электрических параметров, оценки гармоник, векторного анализа и исторической справки.

2.Он может измерять напряжение, ток, активную мощность, реактивную мощность, фазовый угол, коэффициент мощности, частоту и другие электрические параметры.

3.Он может отображать векторные диаграммы измеренного напряжения и тока, и пользователь может проанализировать векторные диаграммы, чтобы определить, правильно ли подключено измерительное оборудование или нет.

4.Ток измеряется с помощью зажимного трансформатора.Поскольку для измерения используется зажимной трансформатор тока, оператору не нужно отключать токовый контур, что позволяет удобно выполнять измерение.В зависимости от различных диапазонов измерений пользователя могут быть выбраны клещевые измерители различных диапазонов.

5.Он может измерять и анализировать качество электроэнергии переменного тока, подаваемой потребителю от электросети, а также ее измерение и анализ: отклонение частоты, отклонение напряжения, допустимый дисбаланс трехфазного напряжения и гармоники электросети.

6.Он может отображать однофазные сигналы напряжения и тока, а также трехфазные сигналы напряжения и тока одновременно.

7.Все тестовые интерфейсы имеют функцию блокировки экрана, которая облегчает пользователям чтение и анализ данных.

8.Мониторинг колебаний нагрузки: Измеряйте и анализируйте колебания, вызванные работой различного электрооборудования в различных режимах работы, которые влияют на качество электроэнергии в коммунальной сети.Регулярно записывайте и сохраняйте динамику параметров мощности, таких как напряжение, ток, активная мощность, реактивная мощность, кажущаяся мощность, частота, фаза и т.д.

9.Динамический мониторинг процесса настройки и эксплуатации энергетического оборудования помогает пользователям решать проблемы, возникающие при настройке и вводе в эксплуатацию энергетического оборудования.

10.Он может тестировать и анализировать динамические параметры устройств компенсации реактивной мощности и фильтрации в энергосистеме и количественно оценивать их функции и технические показатели.

11.Можно установить различные интервалы хранения, и данные могут храниться непрерывно через заданные промежутки времени；

12.В памяти внешней SD-карты большой емкости данные могут храниться непрерывно в течение более 18 месяцев с интервалом в 1 минуту, что может удовлетворить потребности испытательных площадок для долгосрочного мониторинга.

13.Прибор оснащен USB-интерфейсом, который позволяет легко копировать данные на компьютер фонового управления с помощью USB-накопителя.

14.В сотрудничестве с функциональным программным обеспечением для управления данными данные с флэш-накопителя USB могут быть загружены непосредственно на компьютер фонового управления для всесторонней и быстрой обработки в фоновом режиме.

15.Он оснащен функциями вечного календаря и часов для отображения даты и времени в режиме реального времени.Тестовые данные и результаты могут быть сохранены во время тестирования на месте и загружены на компьютер с помощью флэш-накопителя USB, а данные могут быть микрокомпьютеризованы с помощью программного обеспечения для фонового управления (дополнительные принадлежности) с мощными функциями отчетности.

16.В качестве дисплея используется импортный цветной ЖК-дисплей с большим экраном, интерфейс управления на китайском языке оснащен подсказкой с китайскими иероглифами и многопараметрическим ЖК-дисплеем, а интерфейс диалога между человеком и машиной является дружественным.

После 17,3 минут бездействия ЖК-дисплей автоматически переходит в режим энергосбережения, чтобы максимально увеличить время работы от аккумулятора.

18.Кнопки из токопроводящего силикона приятны на ощупь, долговечны, имеют разумный дизайн и просты в эксплуатации.

19.Встроенный литий-ионный аккумулятор большой емкости с высокой производительностью, полностью заряженный и непрерывно работающий более 5 часов.

20.Он имеет небольшие размеры, легкий вес и удобен в переноске. Его можно использовать для измерений на месте, а также в качестве стандартного измерительного оборудования в лабораториях.

2. Технические индикаторы

1.Входные характеристики

Диапазон измерения напряжения: 0 ~ 800 В, автоматическое переключение передач.

Диапазон измерения тока：

Зажимной трансформатор (три типа): 5A (стандартная конфигурация)

100A/500A (опционально)

1000A/2000A (опционально)

Диапазон измерения фазового угла: 0 ~ 359,99°.

Диапазон измерения частоты: 45 ~ 65 Гц.

Количество каналов напряжения: три канала (UA, UB, UC).

Количество текущих каналов: три канала (IA, IB, IC).

Максимальное количество повторений гармонического анализа: 63 раза.

Максимальный срок непрерывного хранения с интервалом в 1 минуту: 18 месяцев.

2.точность

Часть для измерения электрических параметров：

Напряжение: ±0,2%

Частота: ±0,01 Гц

Ток и мощность: ±0,5%

Фаза: ±0,2°

Раздел качества электроэнергии：

Допустимая погрешность основного напряжения ≤0,5%F.S.

Допустимая погрешность измерения основного тока: ≤1%F.S.

Погрешность измерения разности фаз между основным напряжением и током: ≤0,2°

Погрешность измерения содержания гармонического напряжения: ≤0,1％

Погрешность измерения содержания гармонического тока: ≤0,2％

Погрешность при дисбалансе трехфазного напряжения: ≤0,2％

Погрешность отклонения напряжения: ≤0,2％

Погрешность изменения напряжения: ≤0,2％

3.Рабочая температура: -10℃ ~ +40 ℃

4.Источник питания для зарядки: 220 В переменного тока, частота 45 Гц-55 Гц

5.Потребляемая мощность хоста: ≤3 ВА

6.Максимальное время работы от аккумулятора: ≤5 часов

7.изоляция：

1) Сопротивление изоляции входных клемм напряжения и тока на корпусе составляет ≤100 МВт.

2) Рабочая клемма ввода питания может выдерживать напряжение частотой 1,5 кВ (эффективное значение) между корпусом и обечайкой, и эксперимент продолжался 1 минуту.

8.Объем: 320 мм×240 мм×130 мм

9.Вес: 2,0 кг
